大疆无人机倾斜摄影教程(使用DJI GS pro进行无人机倾斜摄影教程)

发布时间:2022-10-04 10:23作者: 文章来源:http://www.webgis.net.cn

无人机倾斜摄影通常是在无人机上搭载多个相机从不同角度进行采集影像,采集了这些影像过后,再使用建模软件进行三维重建,对于很多新手来说,无人机倾斜摄影很陌生,本文就以DJI GS pro为例来教一下大家如何使用无人机进行倾斜摄影。



无人机倾斜摄影



目前无人机飞控软件有DJI GO、DJI GS PRO、LitchiVue、Pix4Dcapture、Dronepan等多个不同软件,大多通过蓝牙或网络连接,可以通过手机或平板来控制无人机。

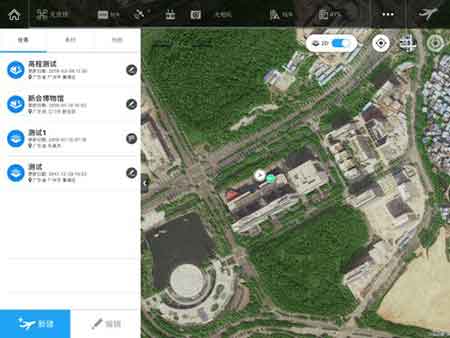

1、打开APP,左侧的列表是当前规划好的任务,右侧是地图。

2、点击左下角的“新建”按钮来建立航测任务。



无人机倾斜摄影DJI GS pro



2、在弹出的五个选项中,选择“测绘航拍区域模式”,来对一个大片区域进行航拍



测绘航拍区域模式



3、在地图上选点,根据地图显示的画面确定航测的方位和面积。



无人机地图选点



4、点击屏幕就会出现一个航测区域,手动拖拽四个定点可以改变航测的面积和形状,同时也可以手动增加拐点,让航测面积更加的灵活多样。

5、在右边的菜单栏里选择好对应的云台相机。

6、设置好任务的高度,任务的高度和拍摄的清晰度,成图的分辨率有很大的关系。

7、大面积的时候尽量选择等时间拍照,因为能上传的航点是有限的。



进行无人机设置



8、点击进入右侧菜单的高级选项之中

9、重新设置一下航测的重叠了,一般航向和旁向重叠率是80%和70%。

10、设置好云台俯仰角,正射影像图一般为-90°,拍摄3D立体时一般为-45°。

11、设置好返航高度,确保返航时不会碰撞到障碍物。



无人机高级设置



12、这点也是最关键的一点,这时候一定要点开中国大陆这个选项,不然飞行器的位置是偏移的。会导致航测任务区域整体偏移,有一部分任务没有拍摄到。



关键设定



13、检查任务没有问题后,点击右上角的飞机按钮,程序开始上传任务和自检,通过后就可以点击飞行了。



上传任务



14、开始全自动飞行,包括起降,任务完成后,左边菜单的任务变成一个旗子的标志证明任务已经完成。



无人机自动飞行开始



无人机倾斜摄影的步骤便基本到此结束了,有了这些照片后,接下来便是需要进行倾斜摄影建模了。
